EGR阀
EGR阀的功用

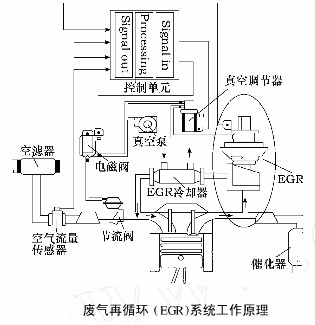

在发动机运转过程中，真空泵始终处于运转状态，控制单元根据发动机转速、负荷（节气门开度）、进气温度、进气流量、进气管压力和排气温度等信息，控制电磁阀的开启，同时调整真空调节器的状态，进而来控制EGR阀的工作，使部分预备排出的尾气经过EGR阀返回进气系统，与混合气体重新进入发动机气缸参与燃烧。
如果过多的废气参与循环，将会影响混合气体的着火性能，从而影响发动机的动力性能，所以在发动机怠速、低速、小负荷及冷机时，控制单元应控制废气不参与再循环，避免发动机性能受到影响。
EGR阀通常在下列情况条件下开启：
发动机暖机运转；②转速超过怠速时

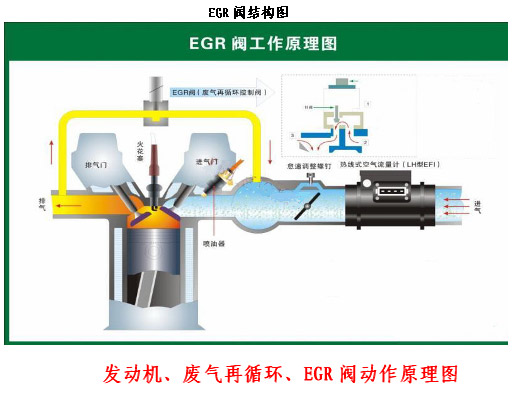

EGR阀的工作原理
EGR阀上部膜片室内的真空管与外界真空电磁阀相通，膜片处于正常位置时EGR是关闭的。当控制单元发来的指令信号控制真空电磁阀形成真空源，当真空源提供足够大的真空度时，作用在膜片室内的真空度克服位于膜片与顶盖间弹簧的作用力，使膜片向上顶起，从而带动阀杆上移将EGR阀开启，当真空源停止提供真空度时，在弹簧回复力的作用下，膜片复位带动阀杆下移，将EGR关闭，从而实时控制EGR阀率（EGR率＝EGR气体流量÷（吸入空气量+EGR气体流量）×100%），保持发动机排放达标和工作性能无影响。EGR阀的流量随着真空度的增加而自动调节。
|
